本人对AwtrixPro垂涎已久,但却懒得复现。暑假的物理作业包含一个对电学有关的实验,遂趁此机会复现一个出来。

材料采购

并不难,跟着官网这个网页一步步在淘宝上找就可以了。就是记得买焊接工具以及足够量的耗材(指Gpio线材、热熔胶、电工胶带等等)以及外壳(可以用官网上的文件3D打印,淘宝上也有直接卖的)。

这里贴出我购买材料的链接,有兴趣的话可以试一试(加粗的为非必需品,没有注明数量默认1个,没有注明平台默认淘宝天猫):

材料链接
Wemos D1 mini主板ESP8266 ESP-12 Wemos D1 Mini 微型WiFi开发板Micro USB 3.3V
32x8 点阵屏幕led柔性全彩像素屏 ws2812b SK6812B点阵rgb屏软屏8x8 8x32 16*16
5V电源供应器(大于3A)5V4A20W插墙式广告机LED灯条平板蓝牙音响直流稳压开关电源适配器
3×1k电阻10支价 进口 10K MRS25000C1002FRP00 0207 0.6W 低噪金属膜电阻
线材若干树莓派gpio拓展40P彩色杜邦线20CM 母对母 公对母 公对公 140,买到了请自己根据需要进行剪裁
肖特基二极管(1N1004)(官网上说必须,但我没看出来哪里需要)1N4007 10A10 1N5408 1N5819 1N4001 5822直插整流二极管级IN4007(颜色分类:1N4004 1A/400V整流二极管直插(50个))
1000uF 10V电容直插铝电解电容器元件10/16/25V/35/50v/10uF/47/220/1000/2200uF(颜色分类:10V 1000UF 体积8x12mm(20个))
GL5528光敏电阻立创商城GL5528
DF Mini Player模块开源 Mini MP3 Player 播放器 模块 SD卡 音乐 arduino DFPlayer
Htui21d温湿度传感器GY-213v-HTU21D HDC1080温湿度传感器检测模块/SHT20 SHT21
外壳+电源插口智能像素时钟Awtrix Pro创客创意彩色B站粉丝数全套外壳WS2812,跟客服商量好了只要外壳与DC电源插口
扬声器(52.5mm×52.5mm)1.540mm喇叭小米小钢炮低音全频3435W音箱嗽叭扬声器配件
3×TTP223触摸传感器触摸按键模块 TTP223 自锁 点动 电容式 开关 单路改造 电容触摸

硬件制作

PCB+针脚焊接

本人未成功通过此方法复现,下列内容不一定完全正确,仅供参考

参考BUP三三三三三文啊的视频【AWTRIX PRO】一起动手做一个高颜值的像素灯,在嘉立创打好板子(注意有贴片,需要开钢网),买好GPIO接口公母头再焊接即可。打板流程可以参考【0基础】从零开始电子DIY!第三集:PCB电路板设计和打样!,这一套教程非常不错,推荐。

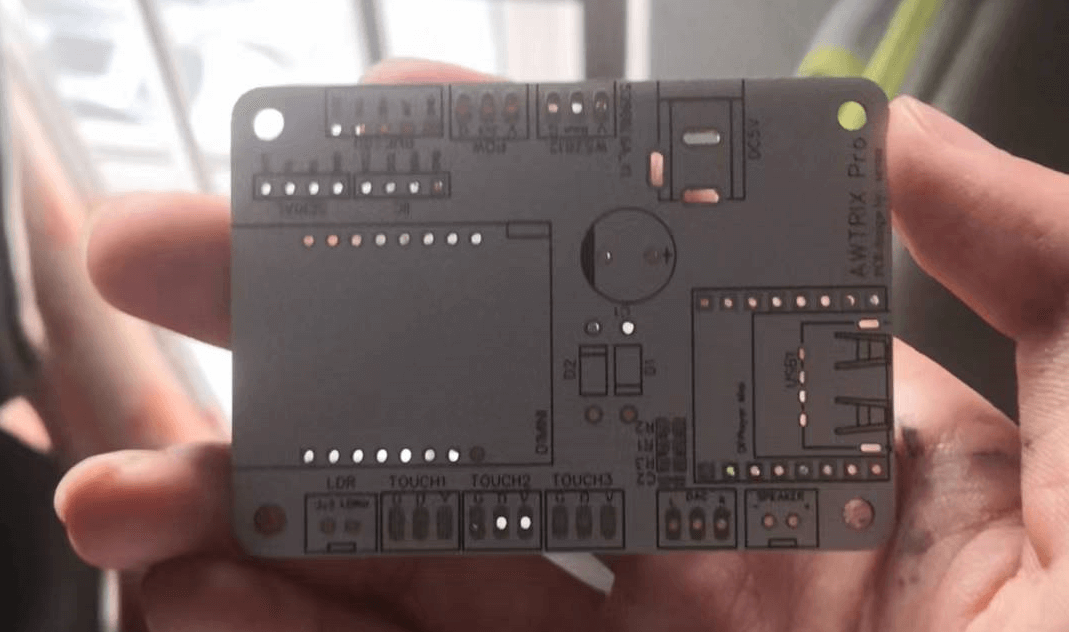

打好的板子如下:

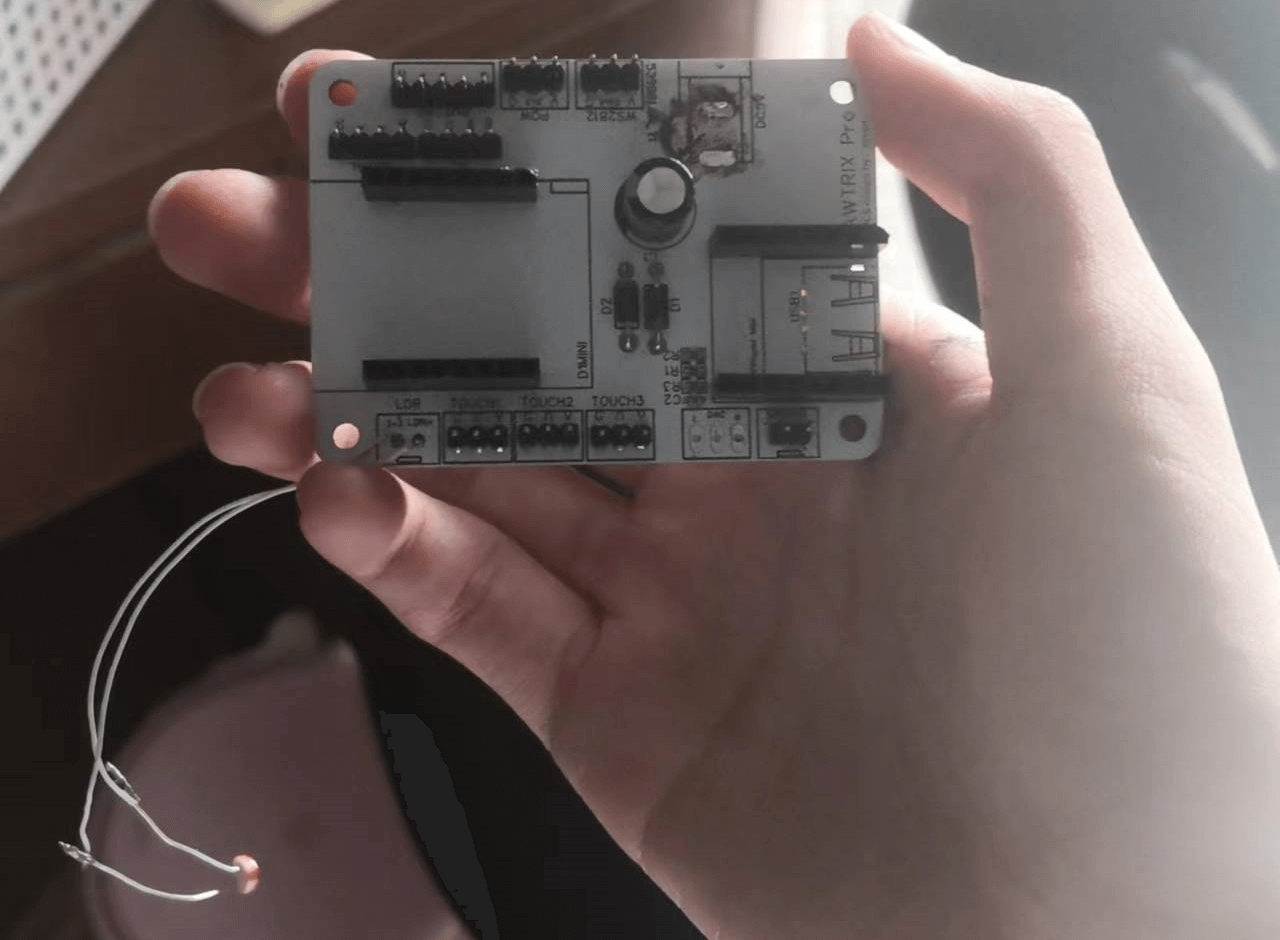

焊接好之后(贴片是用的钢网+锡焊膏+风枪):

焊接针脚时若是无法直接使用锡丝与电烙铁焊接完成,也可以用锡焊膏+电烙铁。把锡焊膏涂抹在针脚背面,不用担心粘连,然后用电烙铁分别探入每两个针脚间的空隙,随后依次处理每个针脚就可以了。

然后刷程序、接线、通电、启动即可(至少理论上是这样):

很明显,这里并未启动成功,望高手赐教。

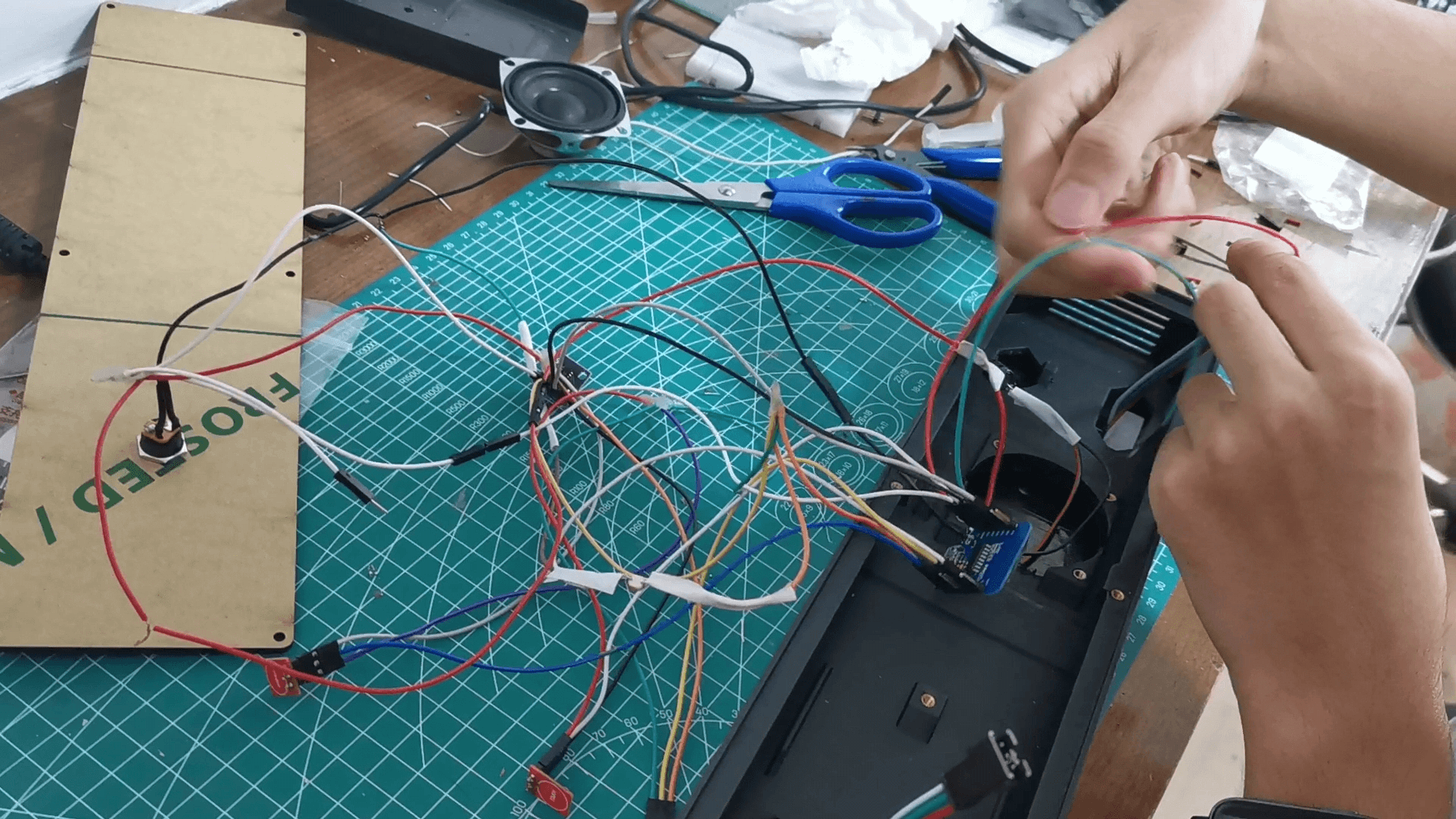

手动飞线

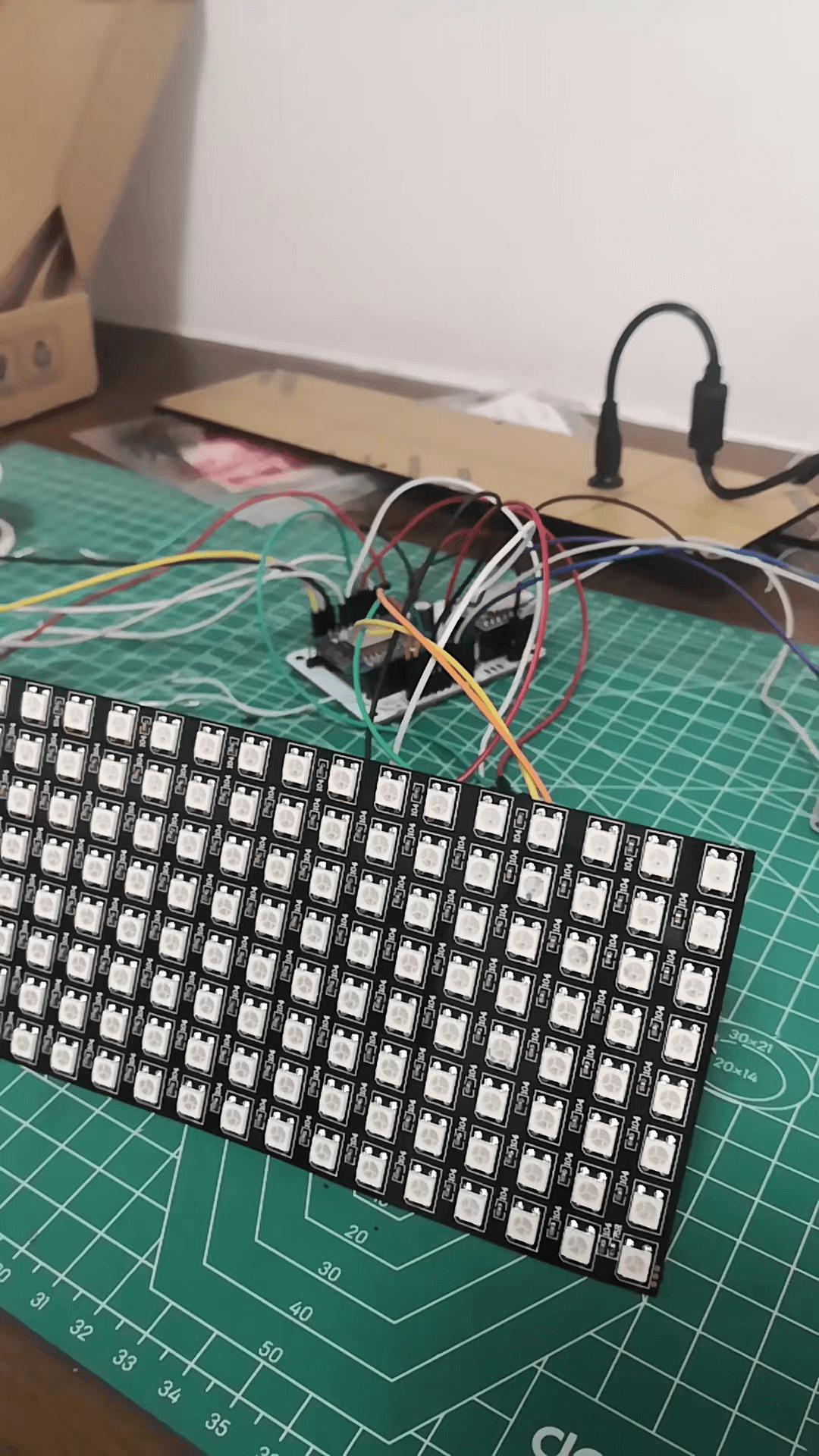

根据官网的接线图进行手动飞线即可,这里因为缺少一个电容(C1, 100nF)且不知道哪里有卖的而未接上DFPlayer模块及喇叭。

这里除了基础配件外,额外加装了光敏电阻、触摸以及Htui21d温湿度模块。基础部分依据教你做一个可编程像素屏制作成功,然后通过自主飞线完成了其它组件的安装。

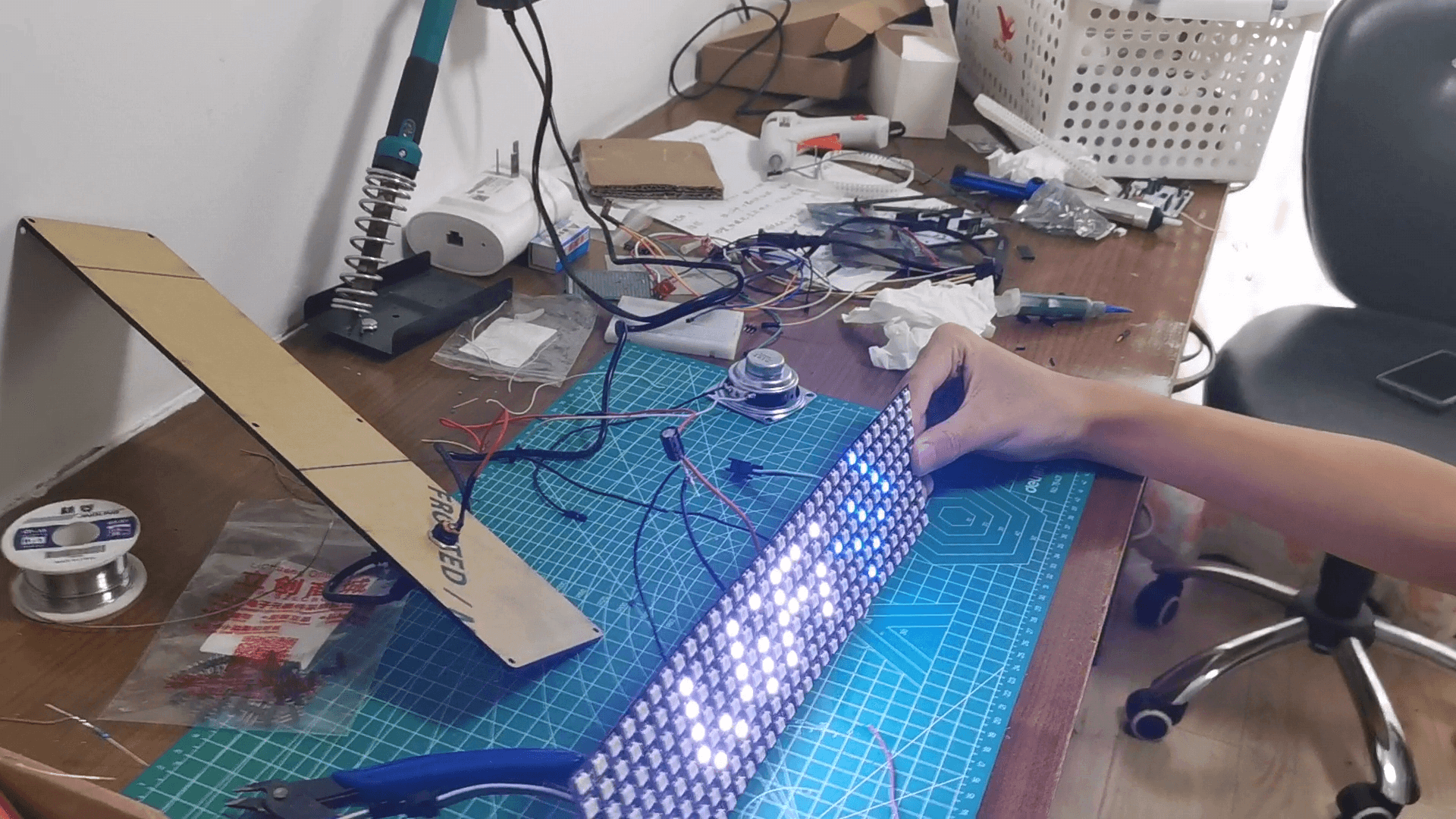

开机成功

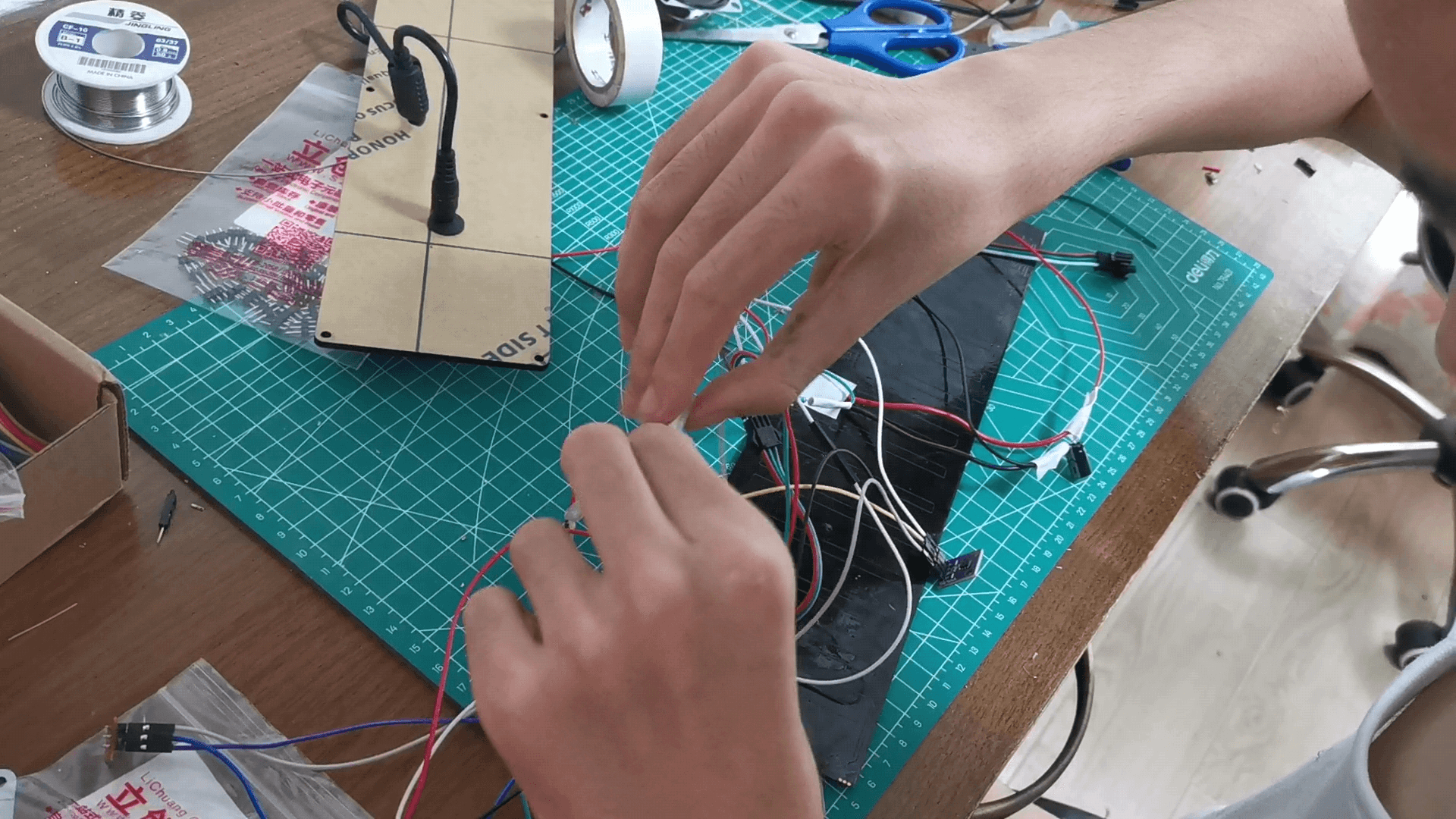

没有什么难点,注意需要连接多根导线时用钳子分别剪开线的外皮,露出里面的铜//其他金属丝,拧在一起然后用电烙铁与锡焊在一起就可以了。

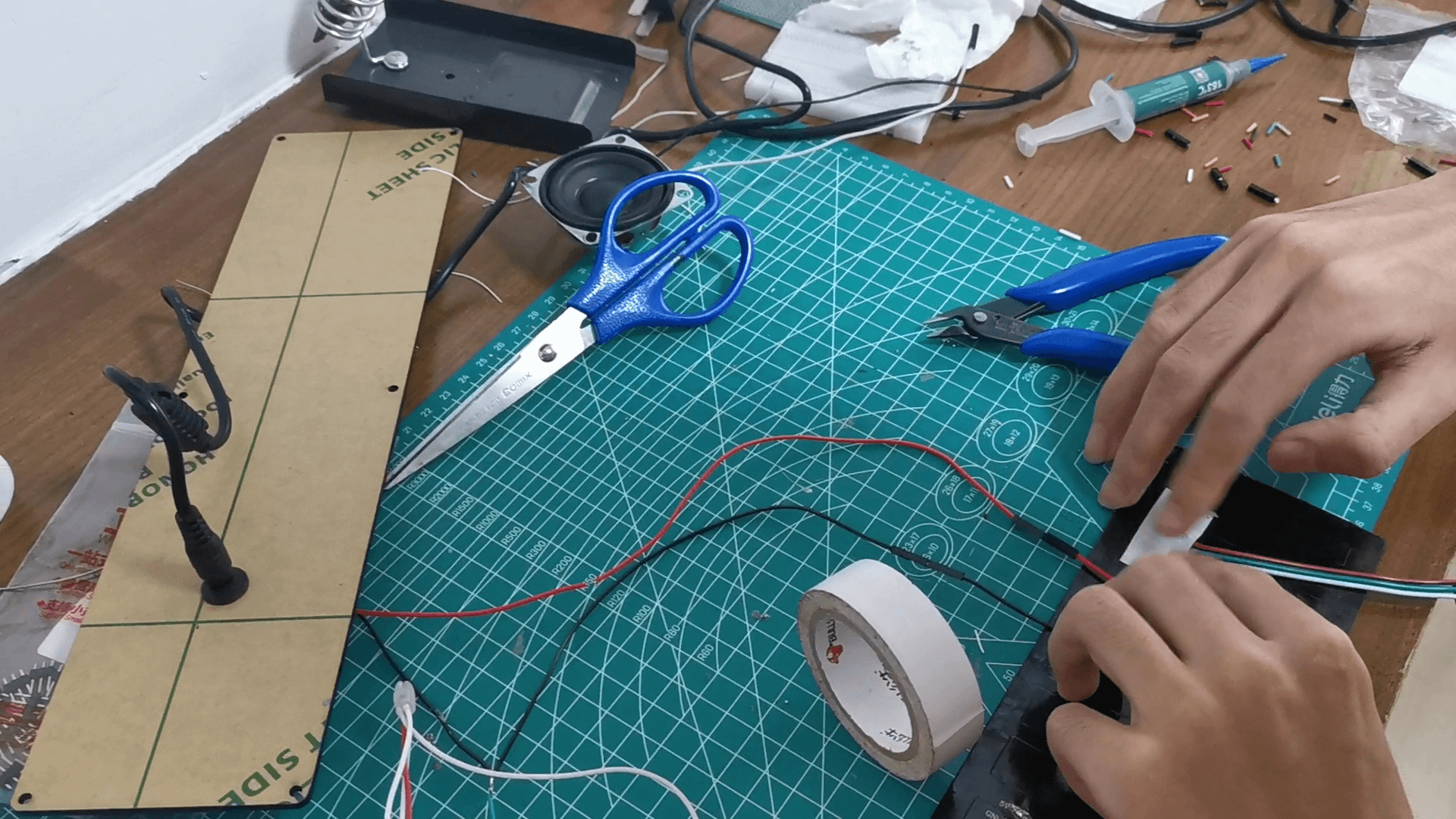

裸露的金属丝记得用电工胶带或者热熔胶包裹起来,防止意外:

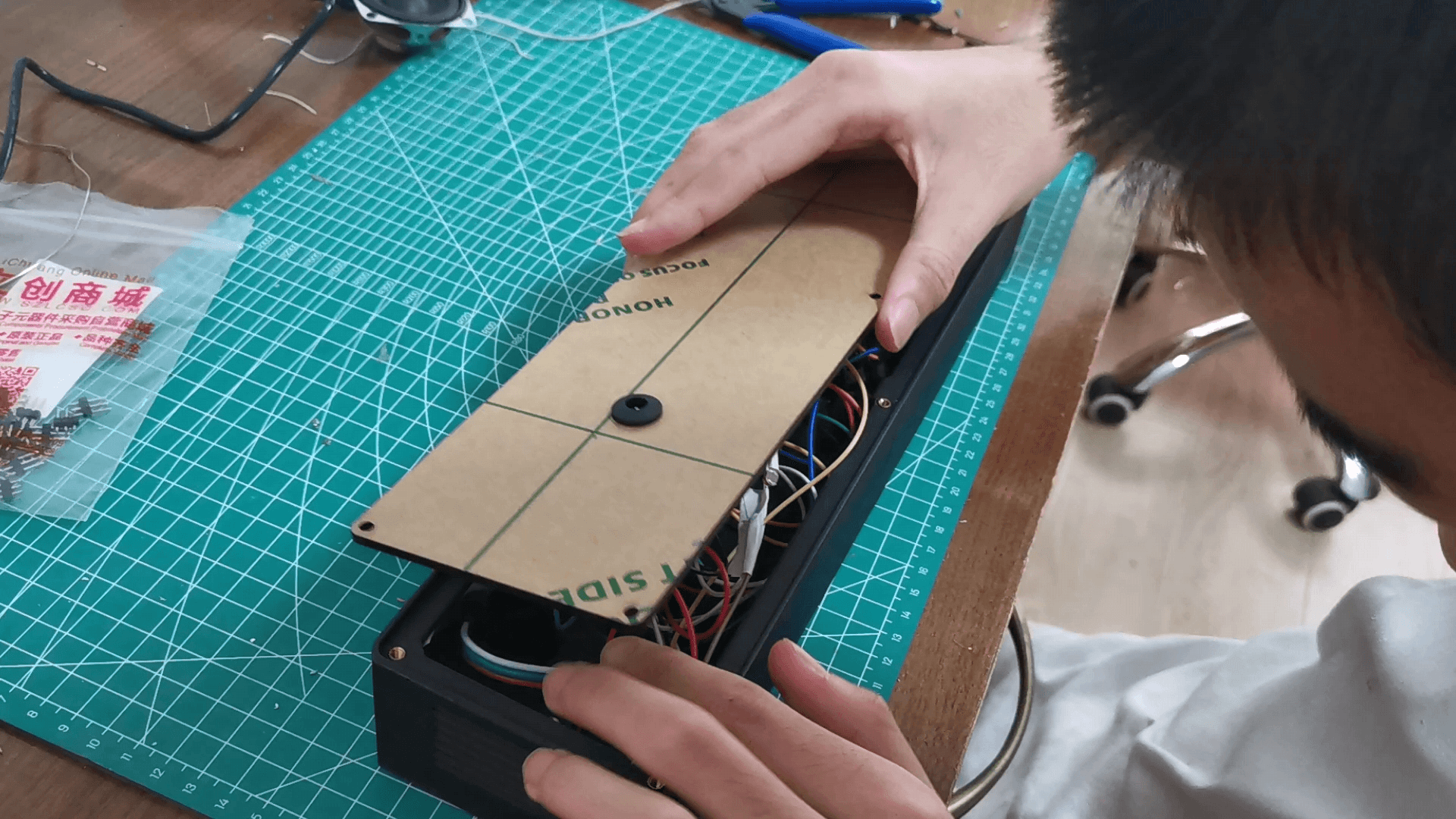

然后装入外壳即可:

再放上格栅、均光片及亚克力面板就完成了:

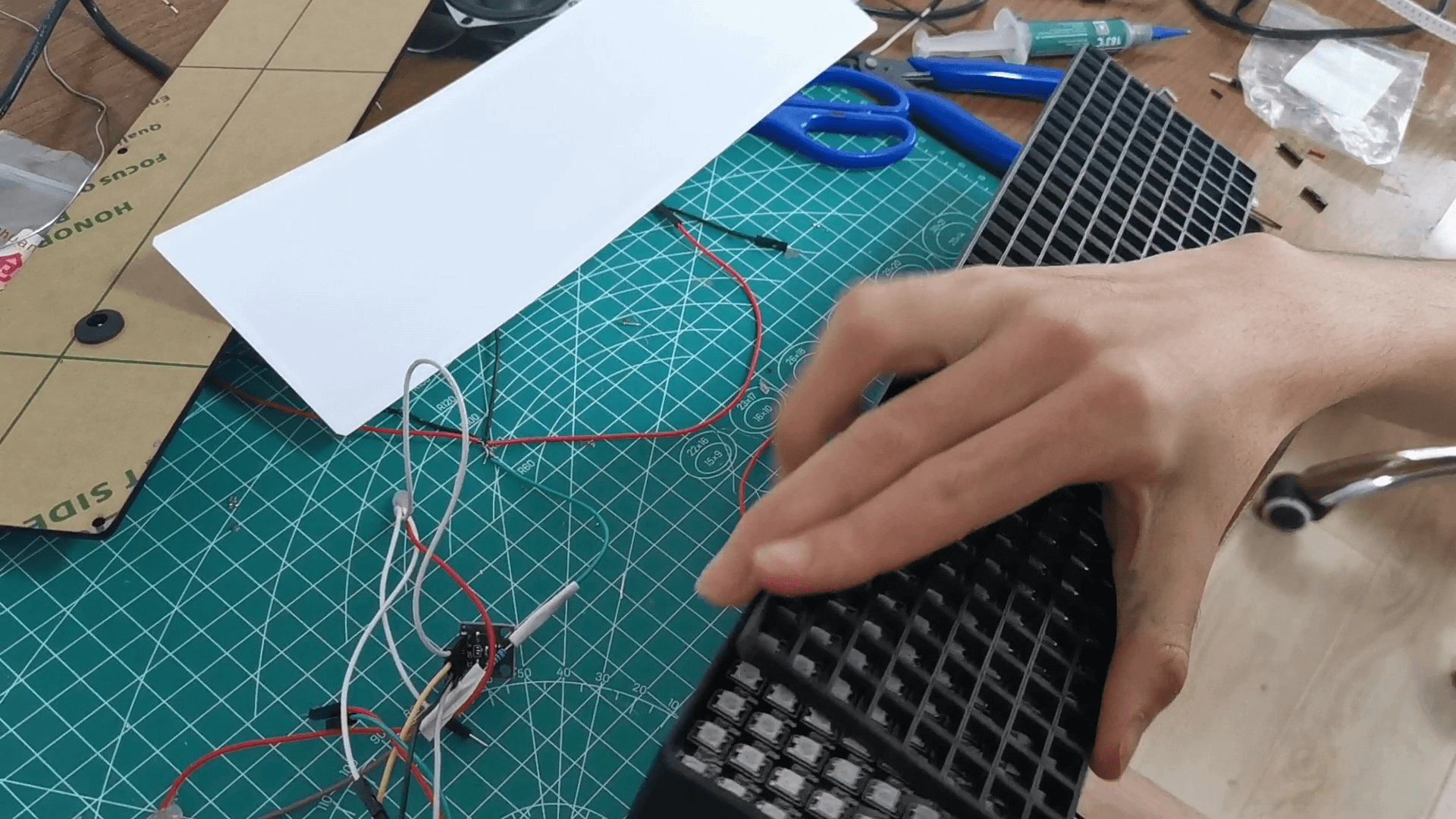

安装格栅

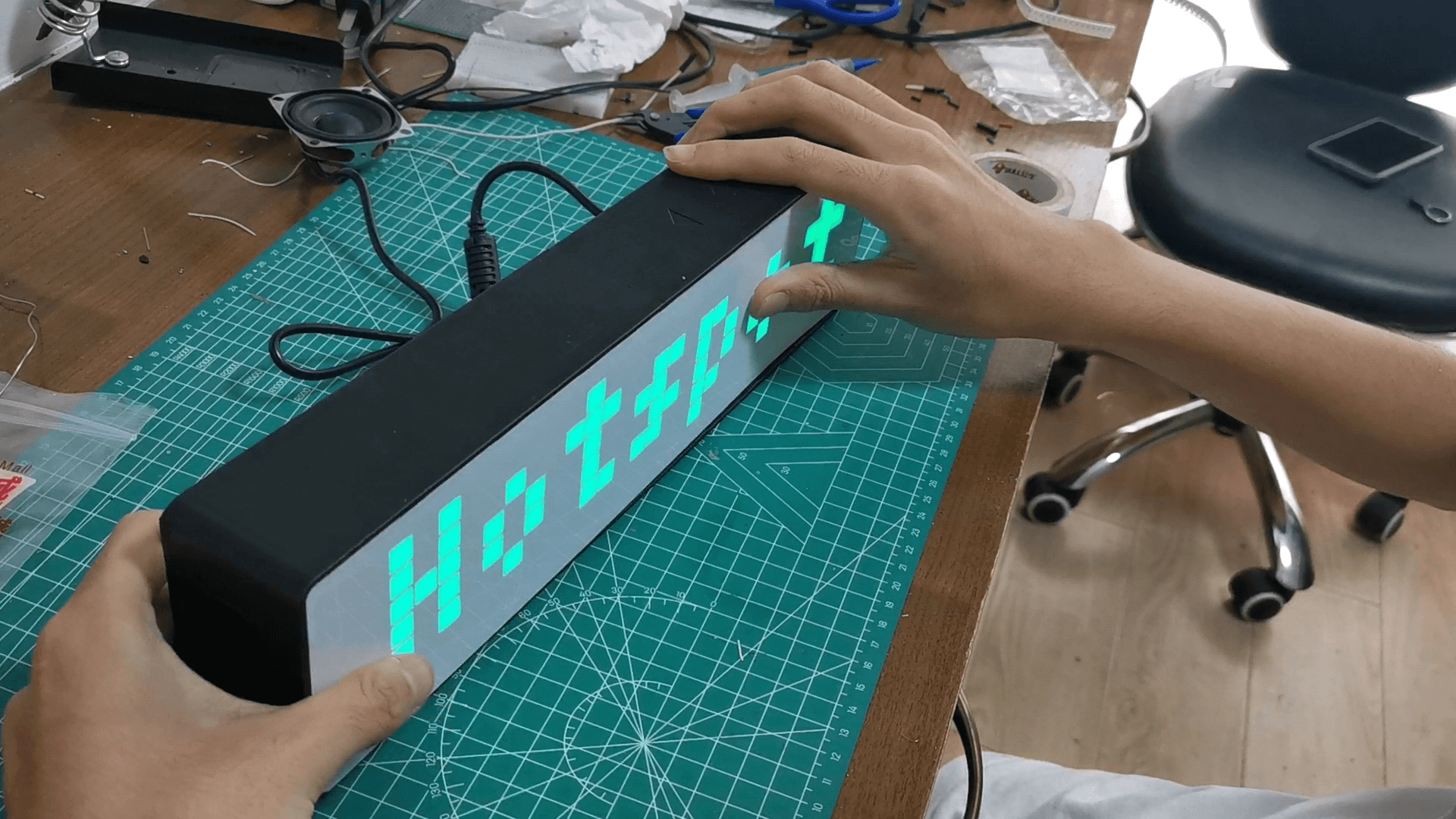

安装均光片

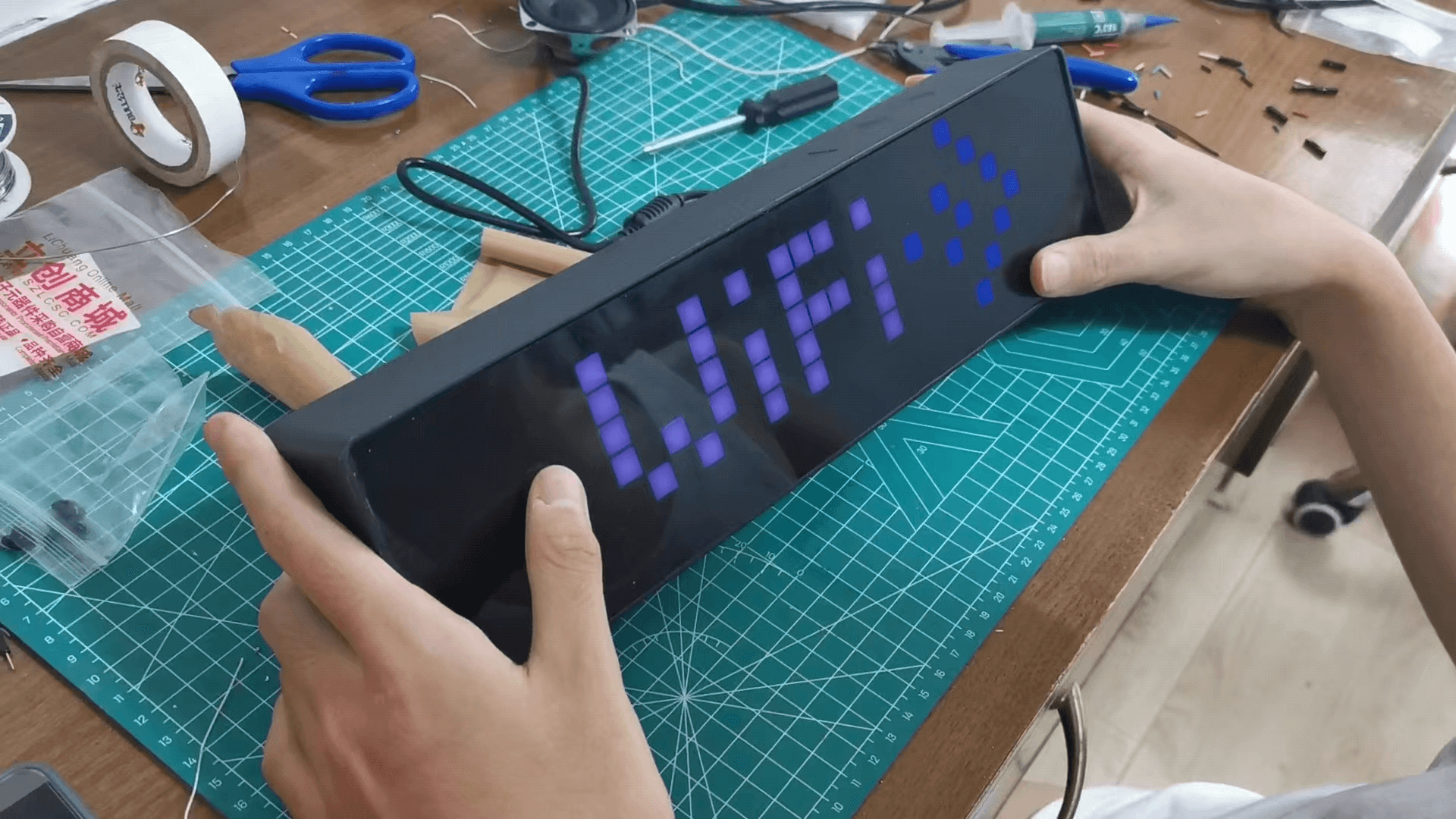

安装亚克力面板

软件配置

软件这里就不再多提,官网上就有(点击这里访问)。就是说一下我这里是部署在我自己的服务器上,就无需本地服务器如树莓派一类了。

宝塔面板就可以轻松完成配置,也无需ssh连接。

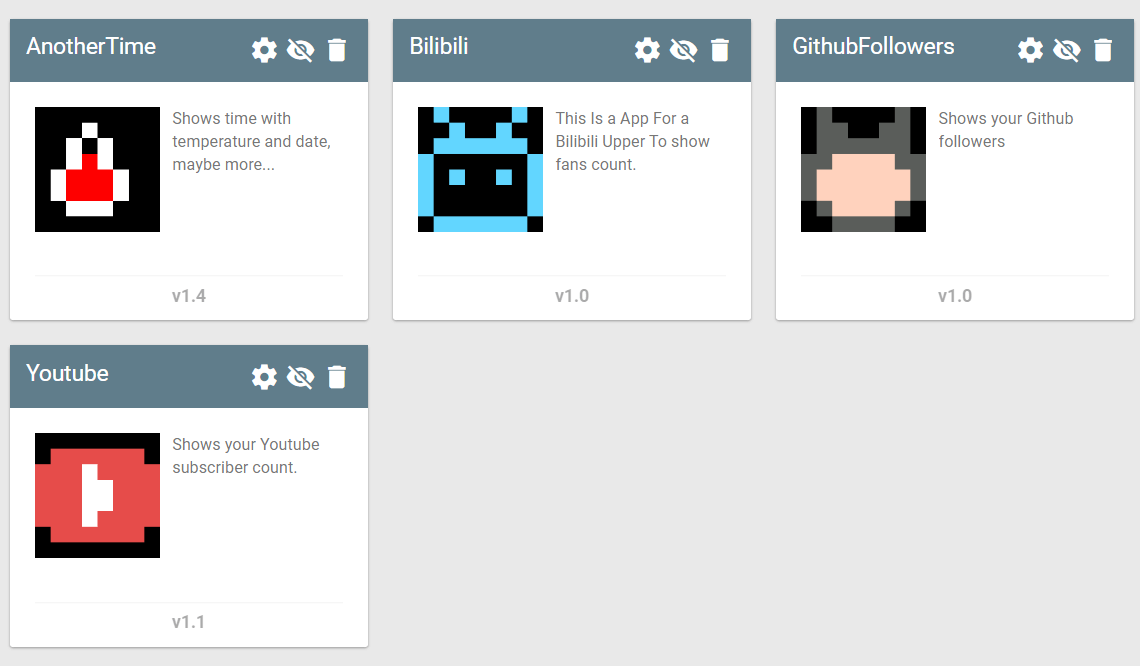

然后安装自己喜欢的软件即可,我这里是这几个:

成品

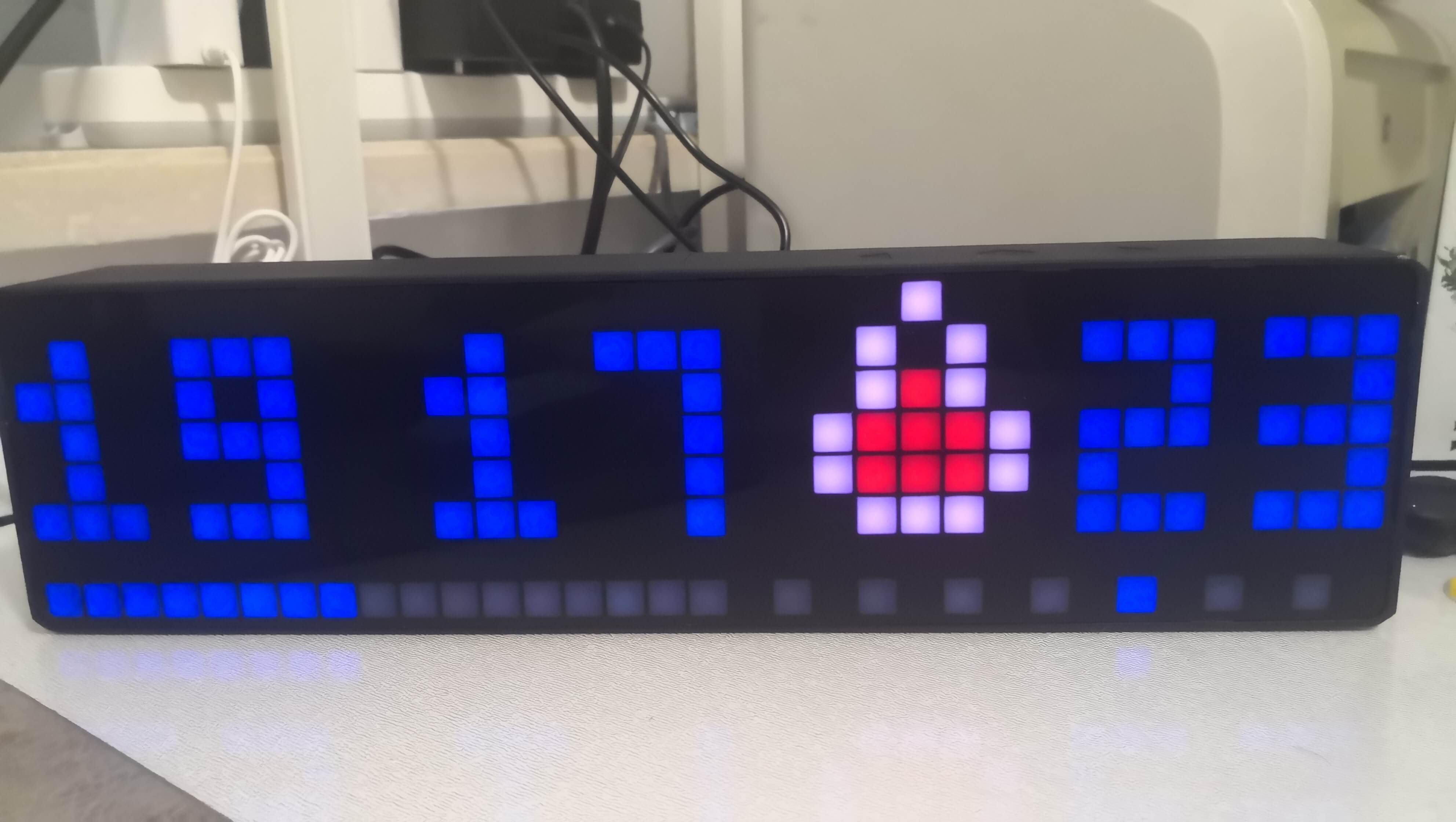

室温

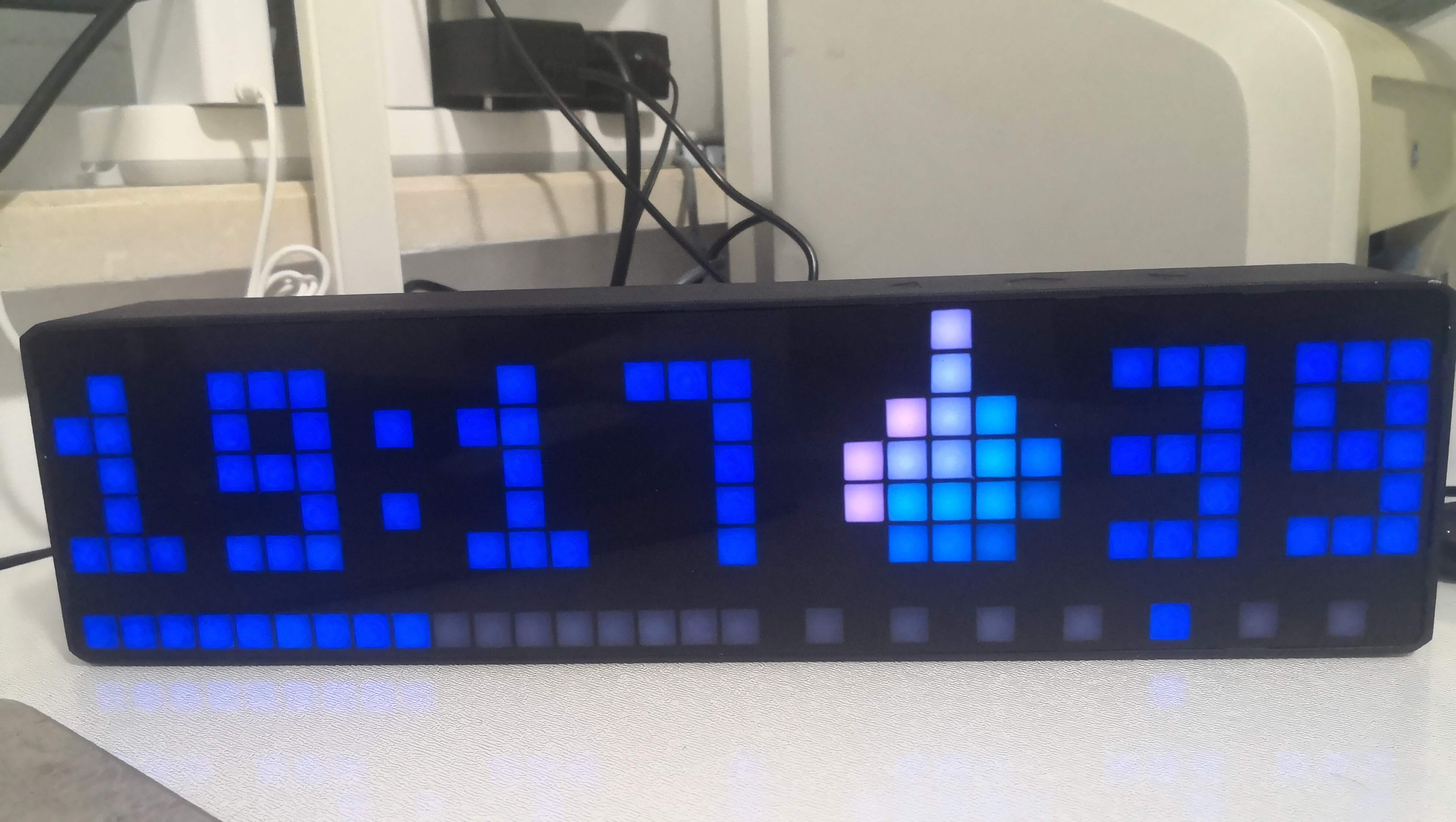

湿度

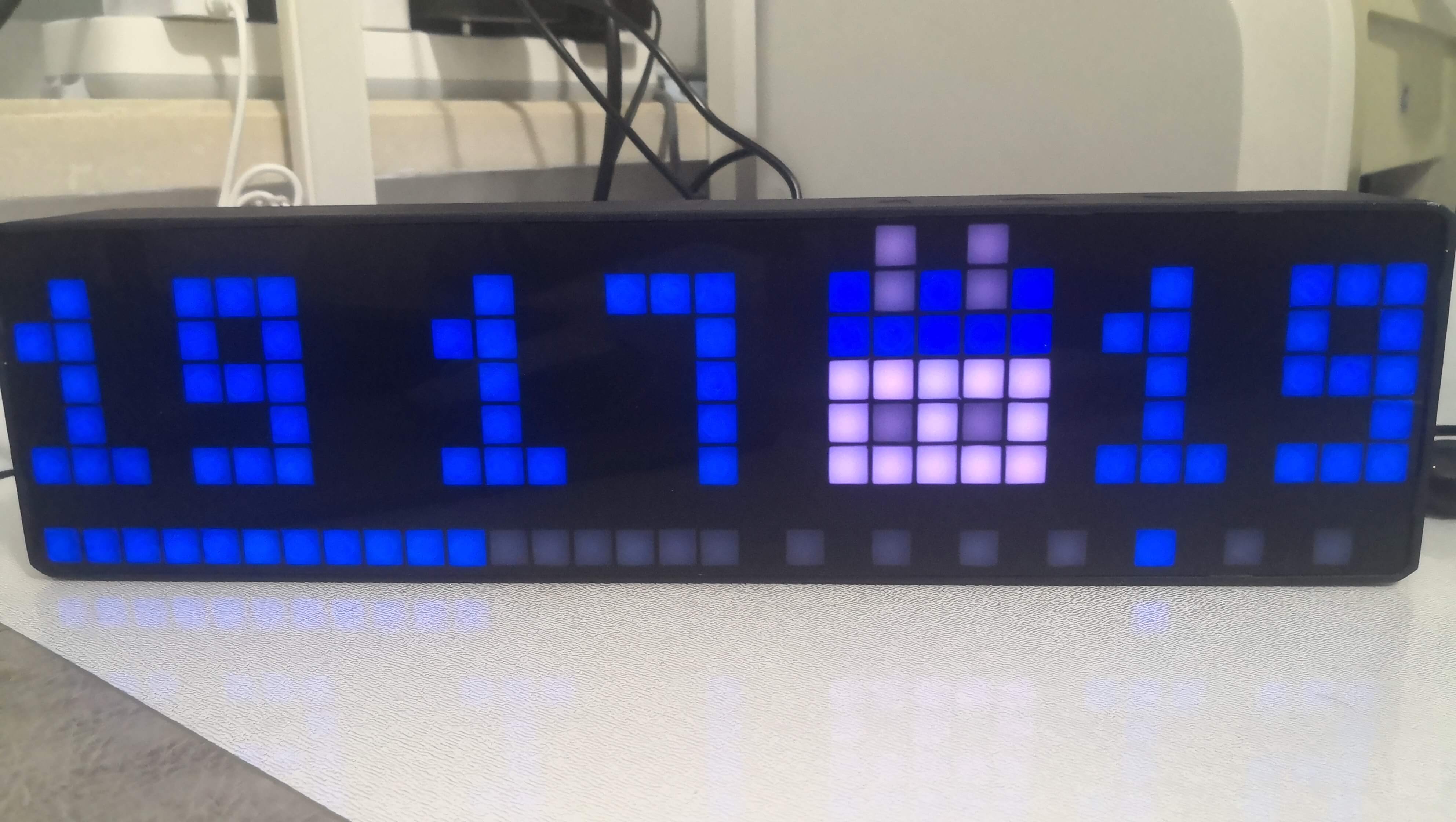

日期

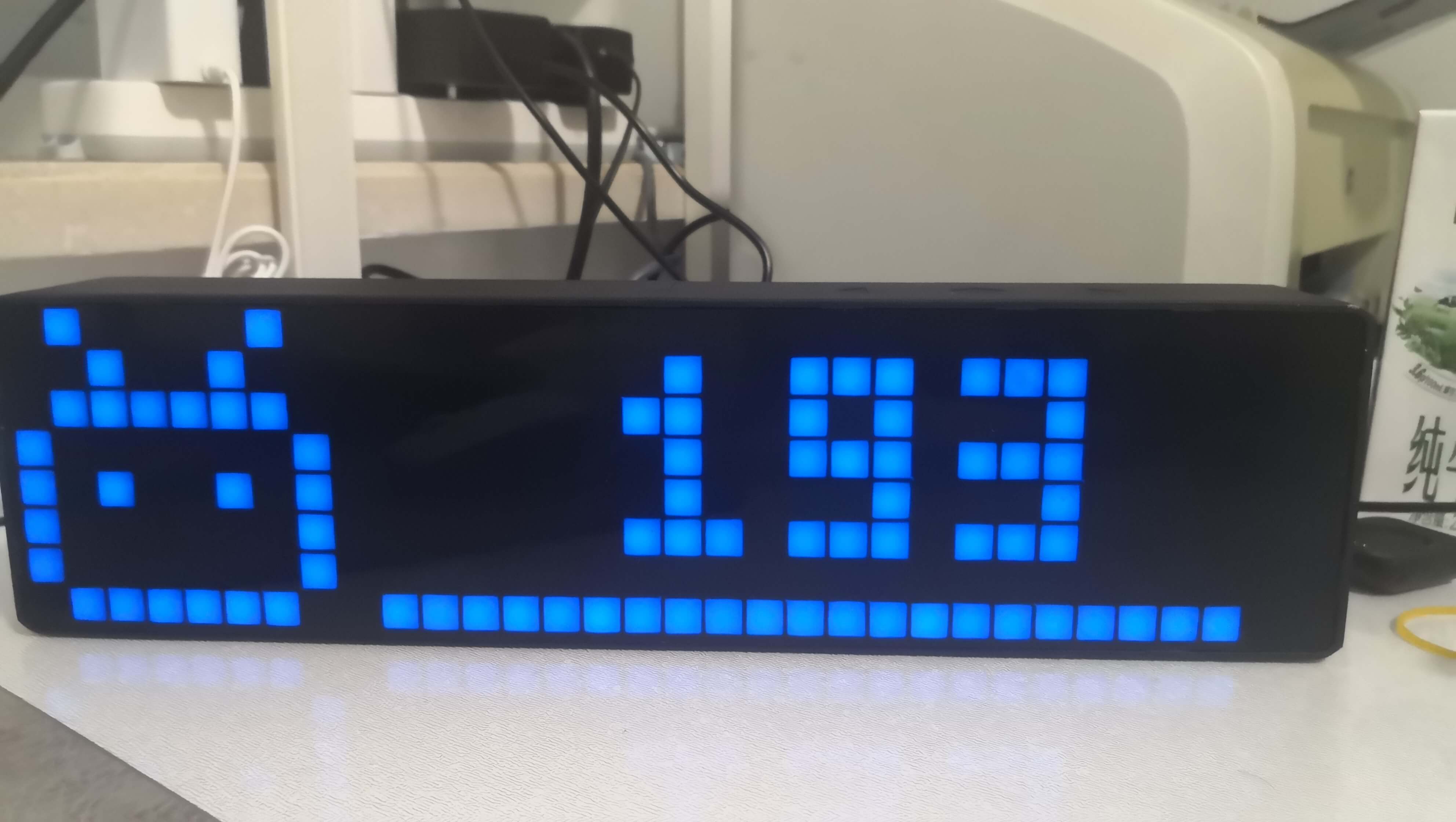

B站粉丝数量(还不关注我?)

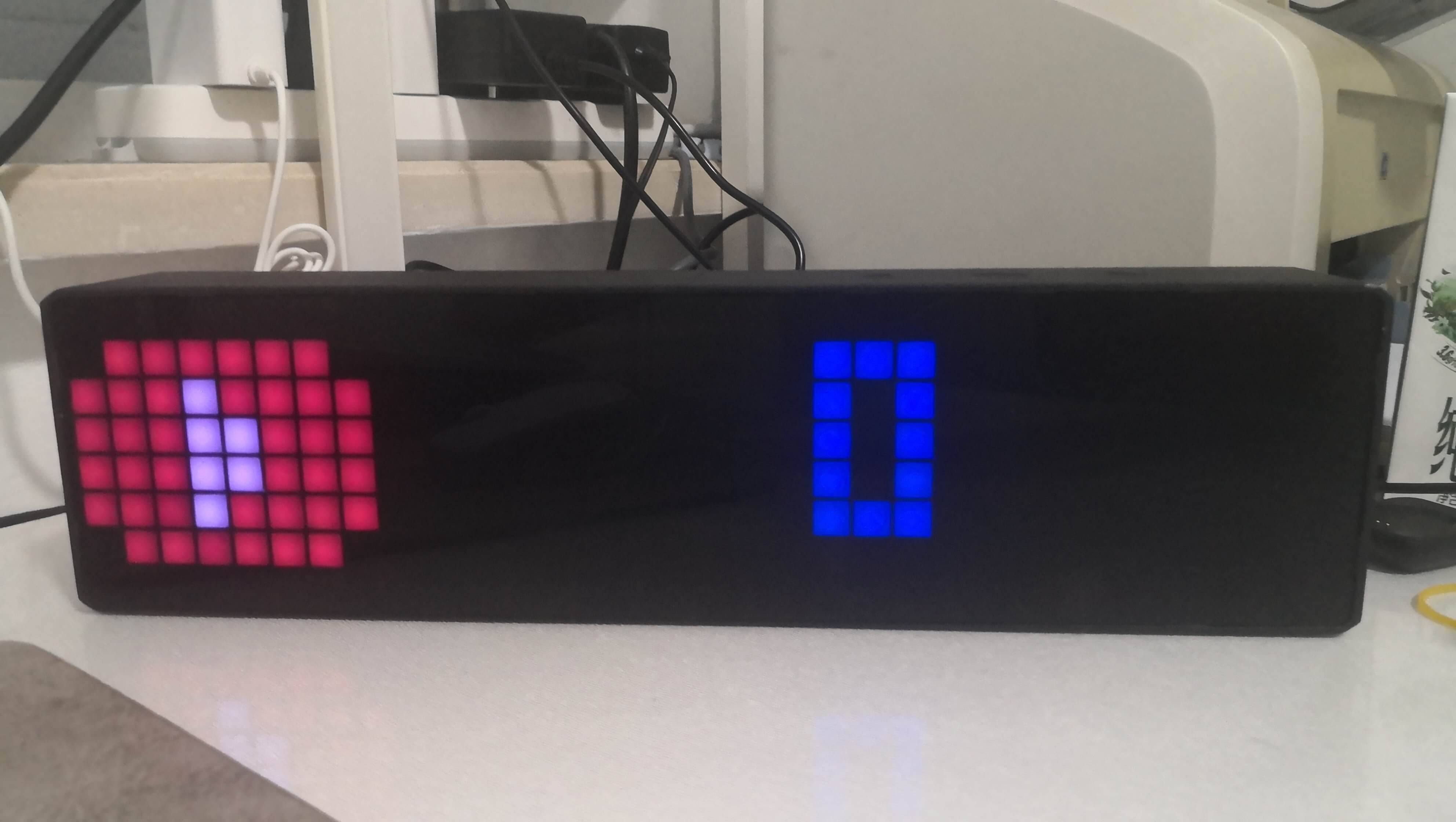

Youtube粉丝数(香港服务器的好处之一就是能够获取到这种信息)(没错,我没有粉丝——当然是因为我没发任何视频)

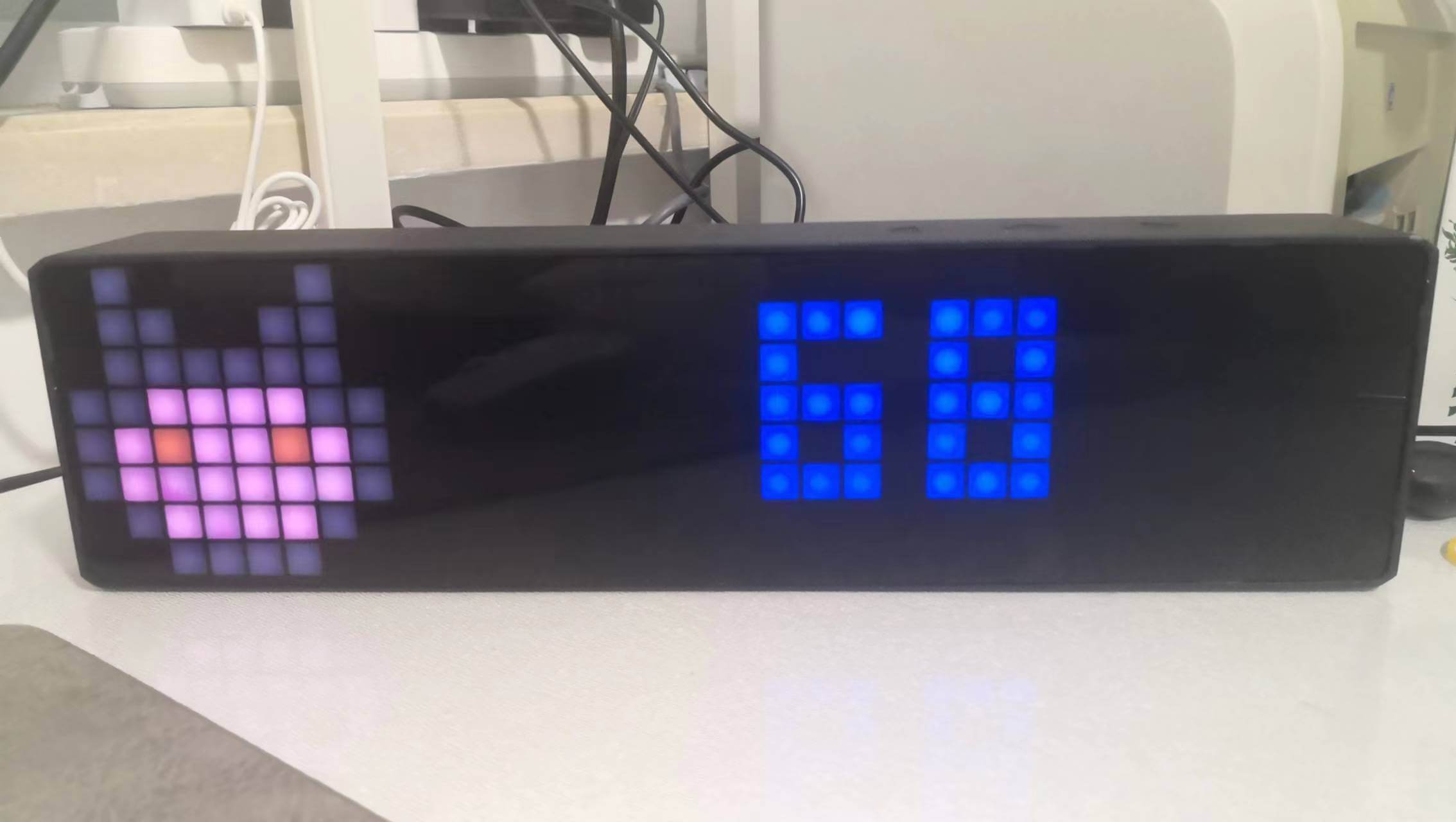

GitHub Followers

题外话

从暑假开始一直做到了倒数第二天…心累,不过总算是完成了,也让我发现了我的电工天赋(bushi

那就这样,这篇报告(?)就完成了,感谢你的观看,886
